サガミ事業所 -SAGAMI Factory-

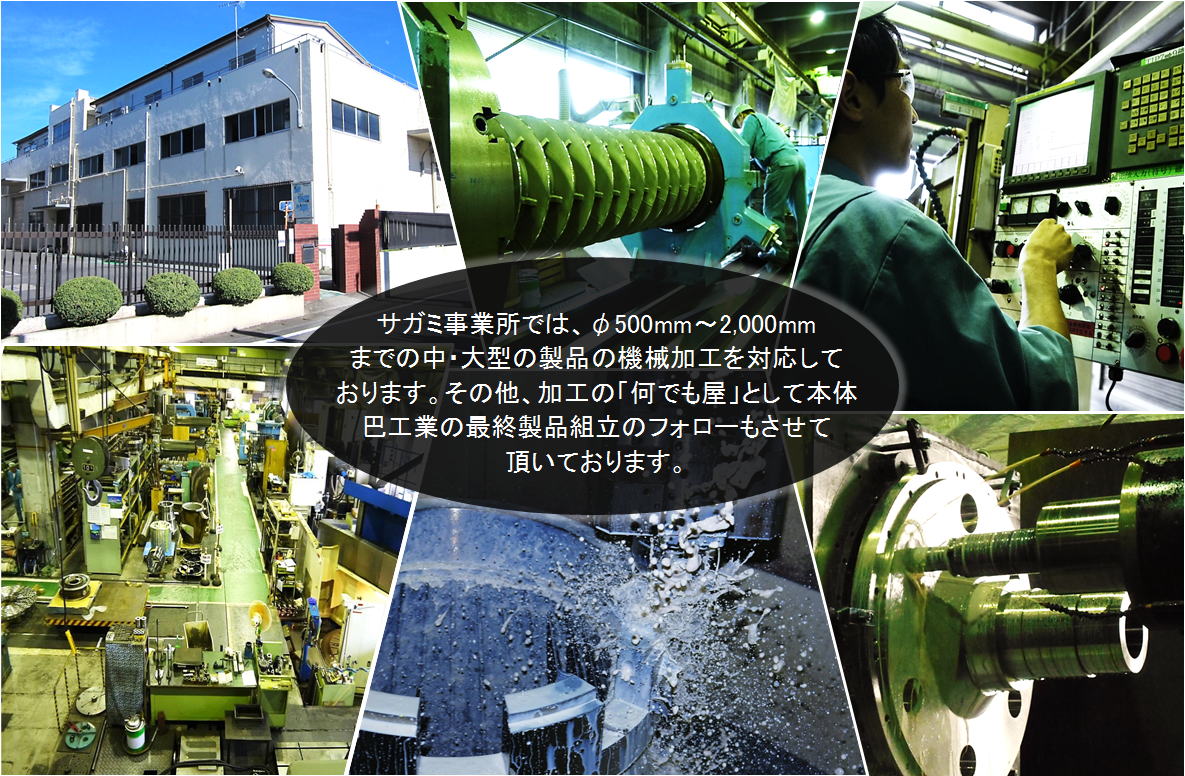

巴マシナリーのサガミ事業所の作業風景


サガミ事業所の代表的な機械設備をご紹介いたします。 詳細は設備案内をご覧ください。

中・大型の製品に対応した機械加工設備を保有しております。

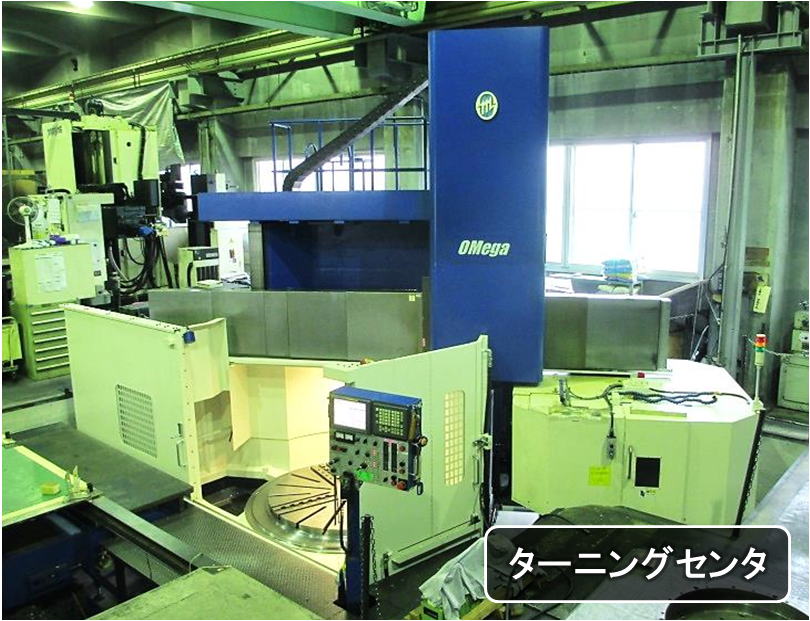

大日金属工業製のNC旋盤 東芝機械製のNCボーリング オーエム製作所製のターニングセンタ

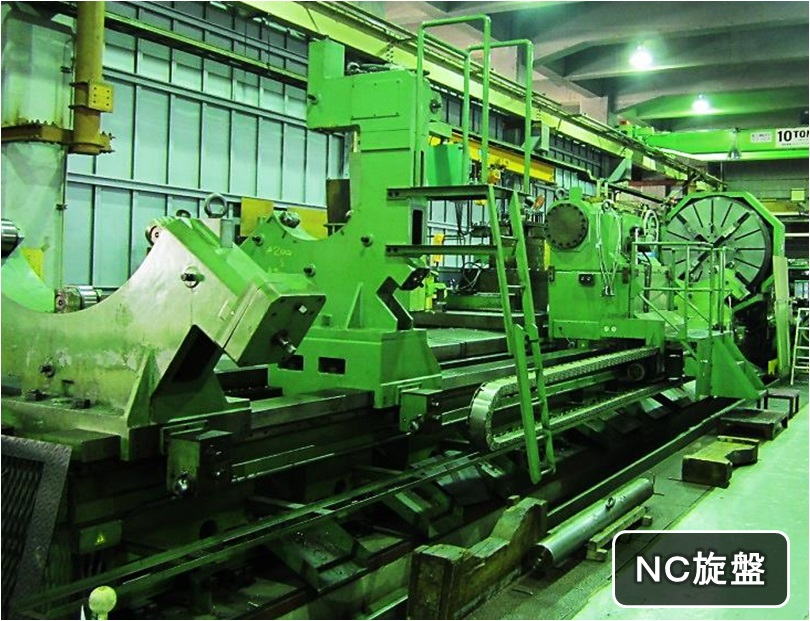

大日金属工業 W25R-260-1000 東芝機械 BTD-110.R16 オーエム製作所 Omega80M
 ベッド上の振り:2,400mm
 往復台上の振り:1,850mm
 芯間:10,000mm
 ※レトロフィットし割出し、穴開け可
 X:2,000mm/Y:1,500mm
 Z:1,450mm/W:500mm
 テーブル:1,400mmx1,600mm
 テーブル径:φ1,600mm
 最大旋削外径:φ2,000mm
 最大旋削高さ:1,665mm
 ※極座標加工対応

オーエム製作所製のターニングセンタ 大日金属工業製のNC旋盤 大日金属工業製のNC旋盤

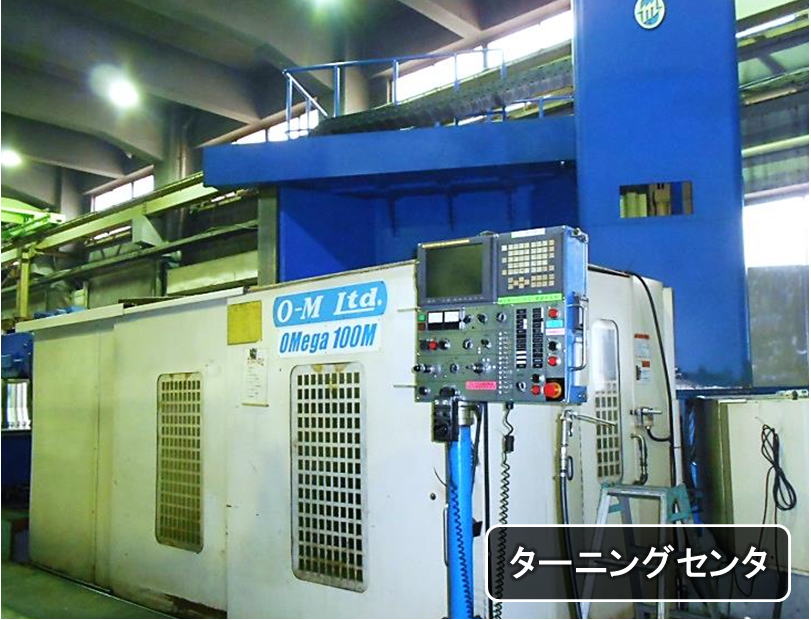

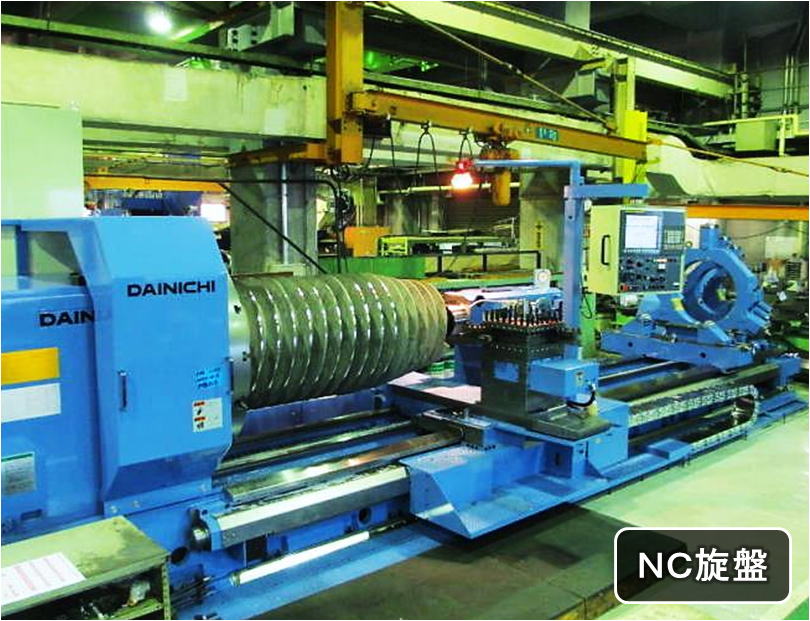

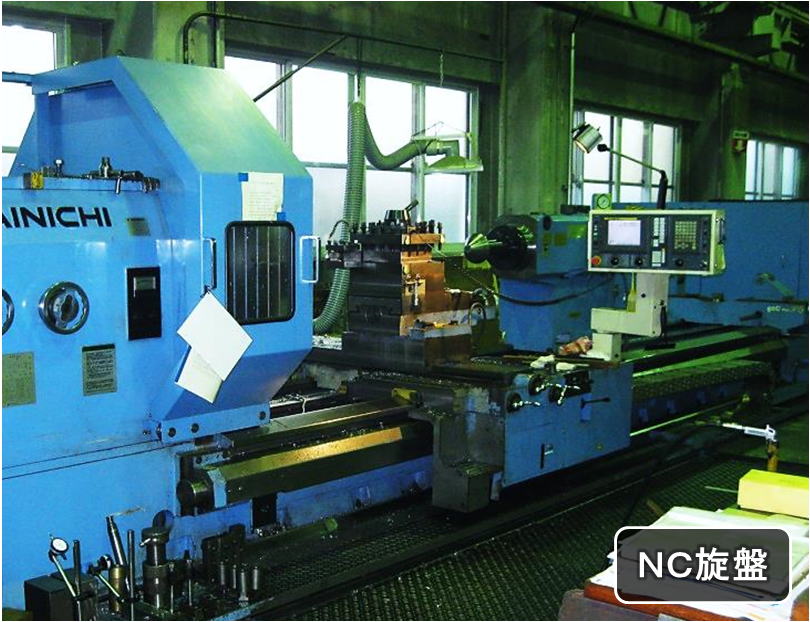

オーエム製作所 Omega100M 大日金属工業 MX152Cx600 大日金属工業 TL152x500
 テーブル径:φ2,000mm
 最大旋削外径:φ2,500mm
 最大旋削高さ:1,815mm
 ※極座標加工対応
 ベッド上の振り:1,520mm
 往復台上の振り:1,100mm
 芯間:6,000mm
 ベッド上の振り:1,520mm
 往復台上の振り:1,100mm
 芯間:5,140mm

大日金属工業製のNC旋盤 東芝機械製の汎用ボーリング 大矢&小川鉄工製のラジアルボール盤2台

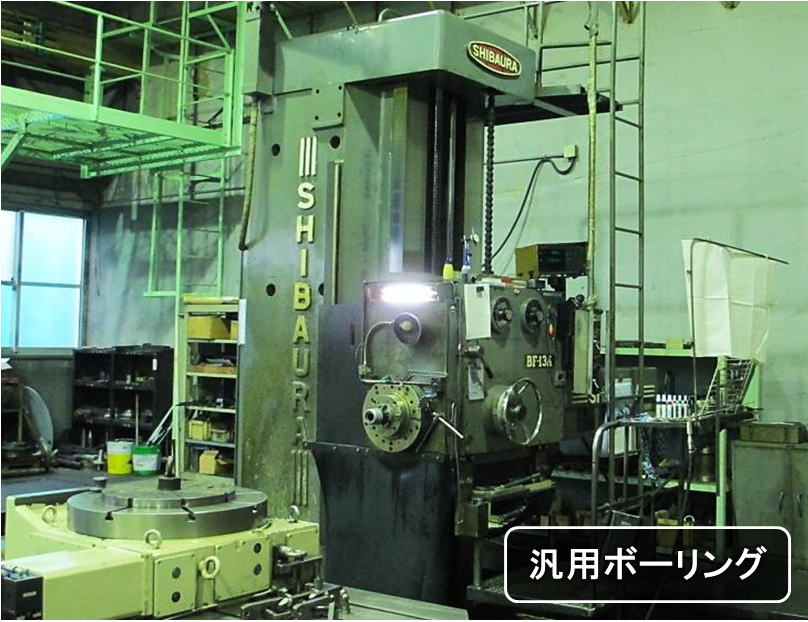

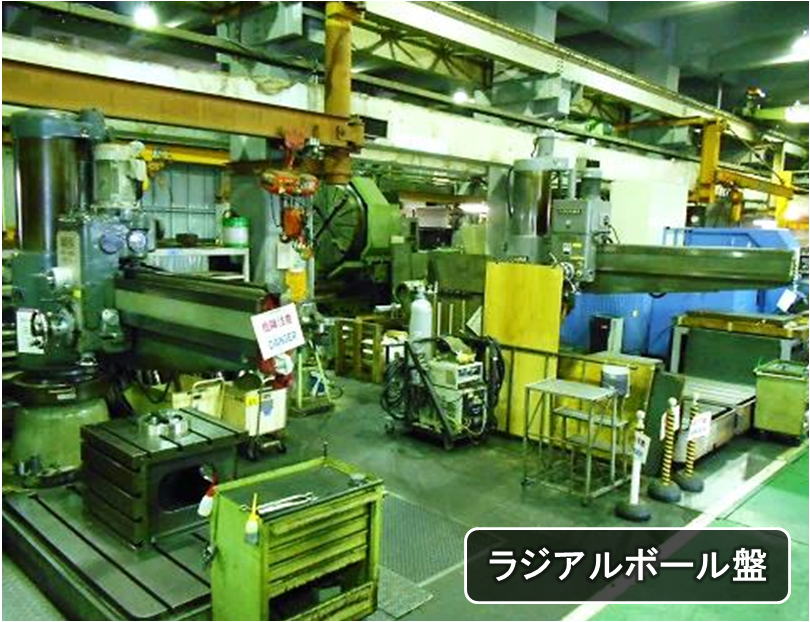

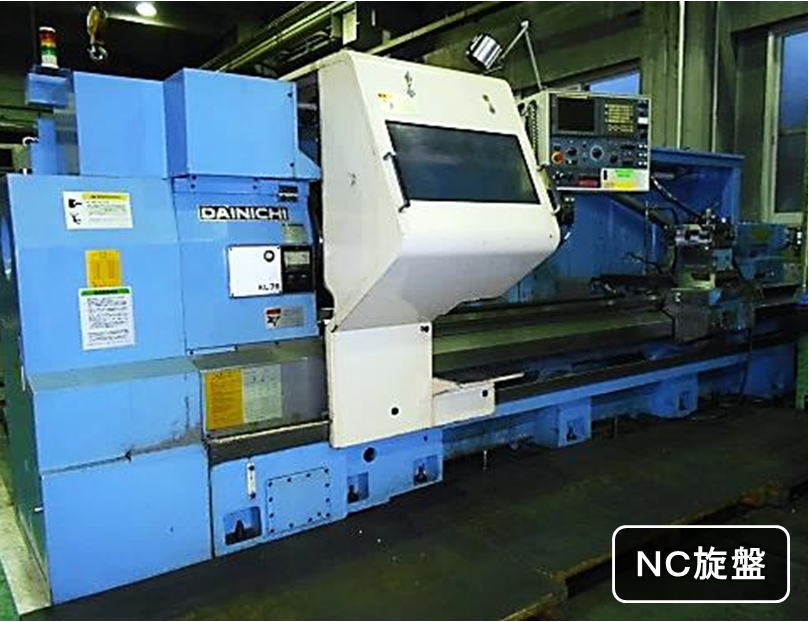

大日金属工業 KL75 東芝機械 BF-13A 大矢RE3-2000 & 小川鉄工HOR-D2500
 ベッド上の振り:750mm
 往復台上の振り:480mm
 芯間:3,070mm
 ※割出し、穴開け可
 X:6,000mm/Y:2,000mm
 Z:1,000mm/W:900mm
 稼働テーブル:2,000mmx1,600mm
 固定テーブル:2,000mmx2,000mm

 □3,000mm程度まで対応可能です。
 機械横にはピットが有り、長尺物の端面
 に穴開けも可能です。
 詳細は設備案内をご覧ください。

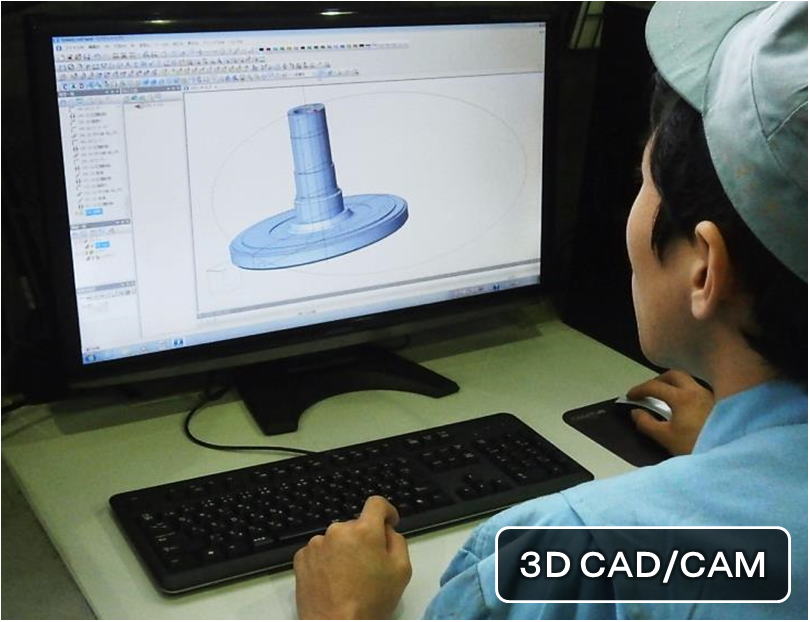

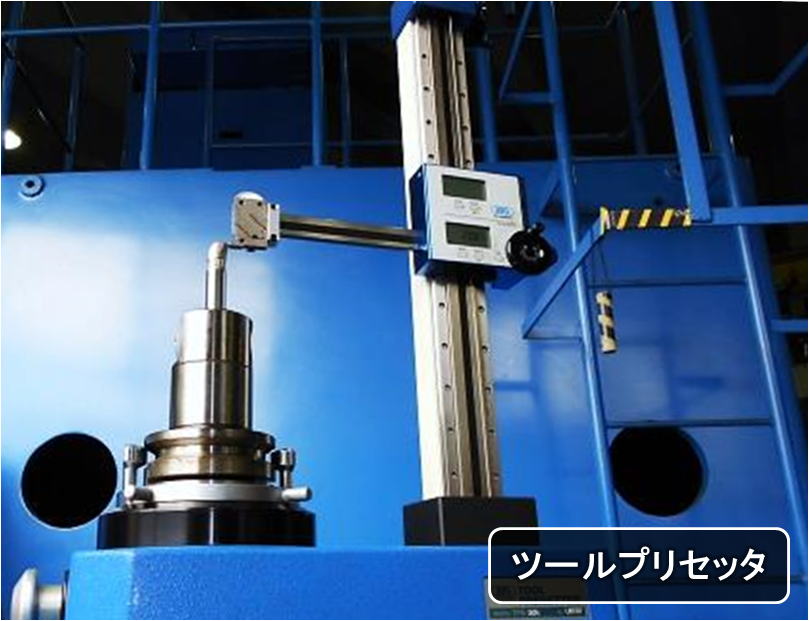

池貝製のNC旋盤 大昭和精機製のツールプリセッタ キャムタス製の3DCAMとCAD

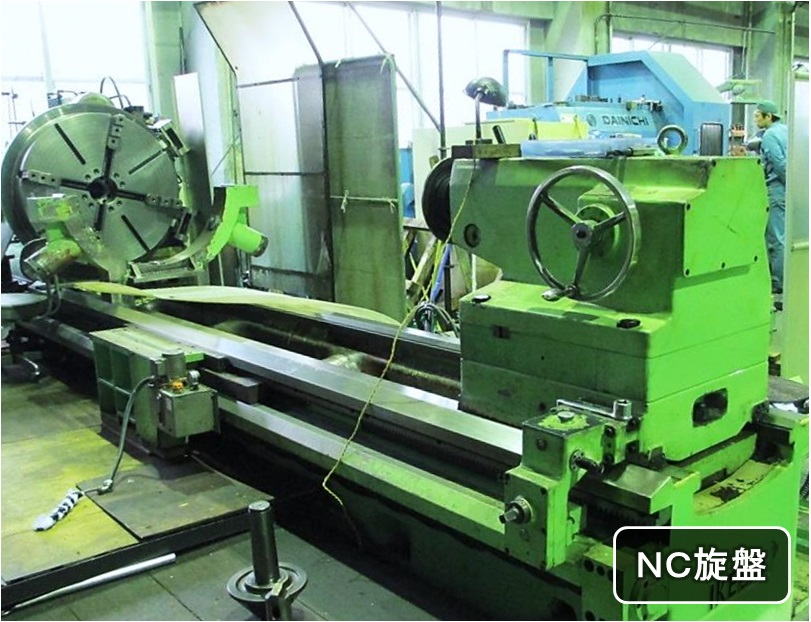

池貝 DAC-46 大昭和精機 TPS-50N キャムタス 3D CAD/CAM
 ベッド上の振り:1,100mm
 往復台上の振り:800mm
 芯間:3,500mm
 ※レトロフィットし割出し、穴開け可
 測定範囲
 X軸:0~φ280mm
 Z軸:0~400mm

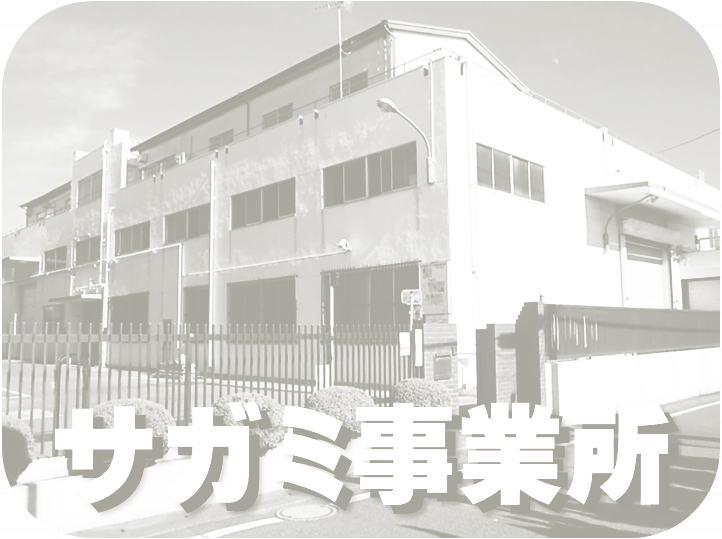

巴マシナリーの綾瀬本社工場の説明ページへのリンクボタン巴マシナリーのサガミ事業所の外観
